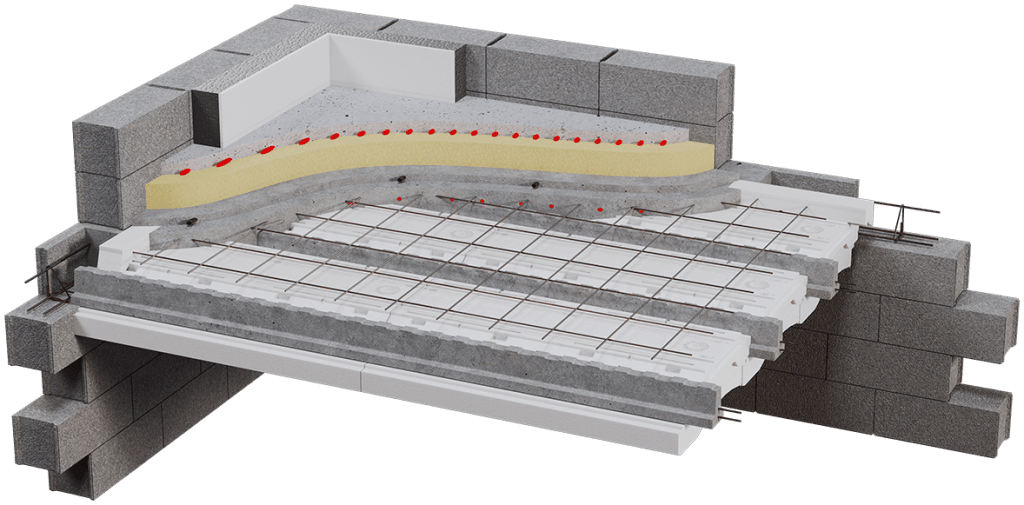

Plancher Equatio Chauffant Duo
Le plancher chauffant avec dalle flottante sur isolation rapportée
Equatio Chauffant Duo est une solution permettant de réaliser un plancher chauffant traditionnel tout en faisant des économies. L’isolation est directement intégrée dans le plancher. Quant à l’épaisseur d’isolant de surface, elle est réduite à son strict minimum.
Les plus Rector
- Optimisation du coût et de la performance du montage
- Niveau d’isolation ajustable
- Haute performance thermique
- Performance ajustée en sous-face du plancher
- Épaisseur des doublages maîtrisée
- Traitement des ponts thermiques sous cloisons
Documentations Plancher Equatio Chauffant Duo
Niveau d’isolation ajustable, conformité RE2020 garantie
En faisant varier les performances de l’entrevous, le niveau d’isolation est adapté à vos besoins. La conformité thermique est garantie grâce à l’utilisation de la Box Vide Sanitaire. Elle contient les rupteurs thermiques permettant de traiter les ponts thermiques en périphérie de plancher.
Entrevous léger = pose facilitée
Plus léger qu’un entrevous béton, l’entrevous polystyrène Rectosten M4 réduit la pénibilité sur chantier. Ainsi, la mise en œuvre est facilitée.
- Utilisation uniquement en vide sanitaire
- Résidentiel neuf : maison individuelle, maison individuelle groupée et logement collectif <=R+4
- Non résidentiel neuf : ERP en vide sanitaire accessible ou non accessible, bureau et commerce
Performances mécaniques : portée maximale sans étai
Montage | Entraxe (cm) | Poids mort (daN/m²) | Litrage (l/m²) | Type de poutrelle | Charges Q + G = 150 + 120 daN/m² | Charges Q + G = 150 + 150 daN/m² | ||
---|---|---|---|---|---|---|---|---|
m | m | m | m | |||||
12 + 5 | 61,10 | 183 | 60 | stock | 4,81 | 4,83 | 4,62 | 4,83 |
61,10 | 183 | 60 | sur commande | 4,97 | 5,14 | 4,76 | 5,01 | |
15 + 5 | 61,10 | 217 | 74 | stock | 4,63 | 4,63 | 4,63 | 4,63 |
61,10 | 217 | 74 | sur commande | 4,93 | 4,93 | 4,91 | 4,93 |
Performances thermiques - Montage Rectosten Up 13 + Isolation sous chape
Isolant 56 mm R = 2,6 m2.K/W | Isolant 68 mm R = 3,15 m².K/W | Isolant 100 mm R = 4,65 m².K/W | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Murs | Doublage (mm) | Ψ Moyen | Ψ About | Ψ Rive | Ψ Moyen | Ψ About | Ψ Rive | Ψ Moyen | Ψ About | Ψ Rive |
Murs maçonnerie courante | 120 | 0,12 | 0,12 | 0,11 | 0,10 | 0,10 | 0,09 | 0,08 | 0,08 | 0,08 |
Murs maçonnerie courante | 140 | 0,11 | 0,11 | 0,11 | 0,10 | 0,10 | 0,10 | 0,07 | 0,07 | 0,08 |
Retrouvez les valeurs des autres montages sur notre site dédié : besoin d’un psi !
